ARCH 401 Collective Housing
ARCH 401 集合住宅
De quoi il s’agit
Un atelier de projet de logements collectifs à Pratt : les logements sont dérivés de murs de rangement et d’une trame tournée de 15°. Le rendu de mi-parcours comprenait 17 planches et une maquette de coupe imprimée à l’échelle 1/8 in.
Pourquoi y croire
17planches définitives d’une page pour la revue de mi-parcours
2026-10-26 · Publication
Où en est le projet
Prototype2026-10-26 · Échec
La plupart des planches finales de mi-parcours ont plutôt été produites avec des scripts locaux : les plans du Hub prenaient environ 3 minutes chacun, les axonométries de plus de 40 Mpx échouaient et les coupes perspectives ne pouvaient utiliser que des hachures. Chaque lacune est consignée dans le README.
- Titres
- ARCH 401 Collective Housing · ARCH 401 集合住宅 / ARCH 400
- Statut
- Prototype
- Équipe
- responsableKaiwen LiuConception
- collaborateurNom communiqué après accordEnseignant du cours
Images clés
Points forts
- 2026-09-10DessinLes 9 planches de la phase 1 sont terminées : pièces, intérieurs, bases mobiles, combinaisons, plans, élévations et coupes.
- 2026-10-20TestLa nouvelle interface de MonkeyHub a lu 238 objets dans le fichier Rhino ouvert par Kaiwen, a annulé une écriture en une seule étape et a extrait une vue de dessus d’un instantané.

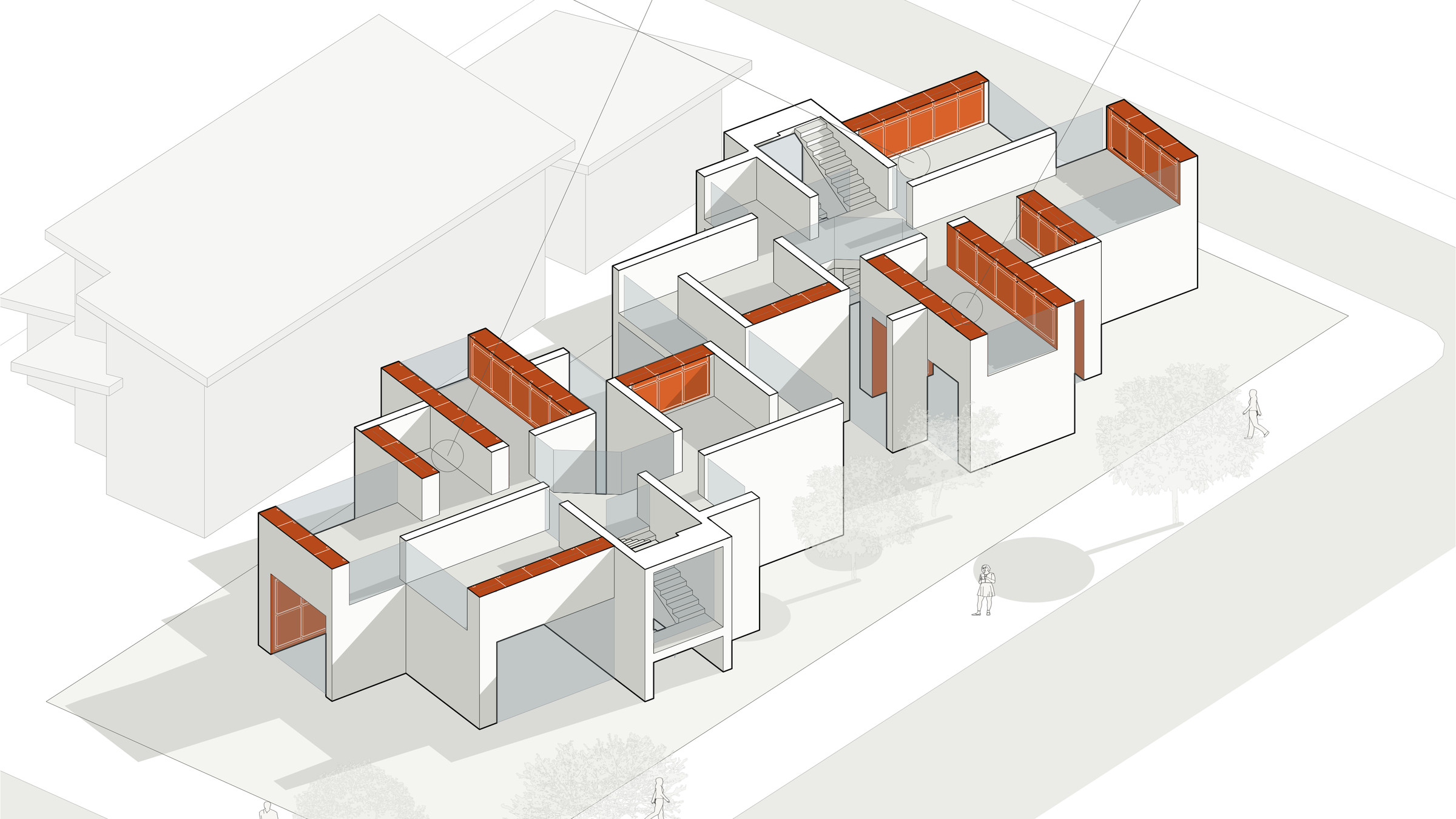

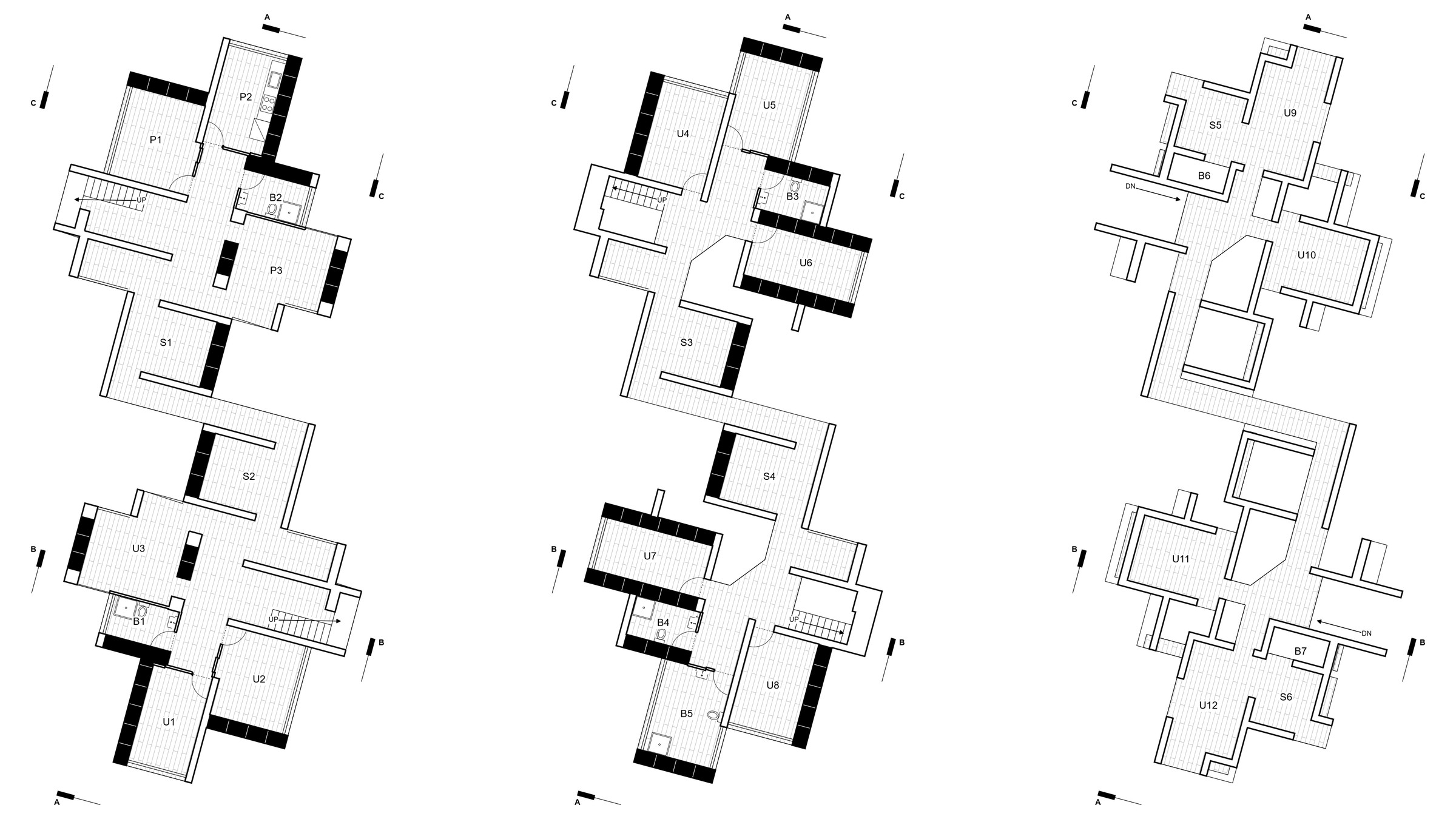

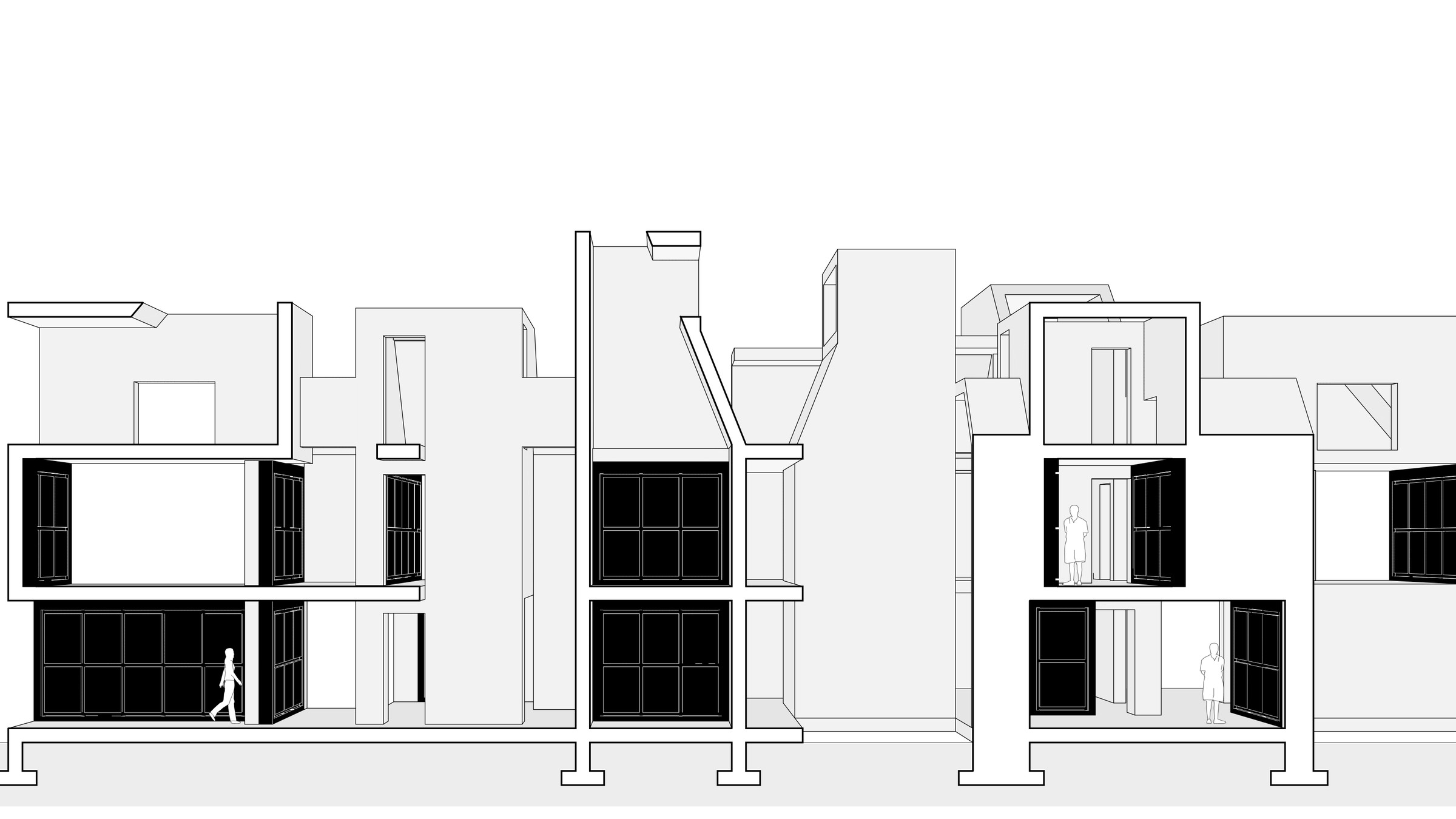

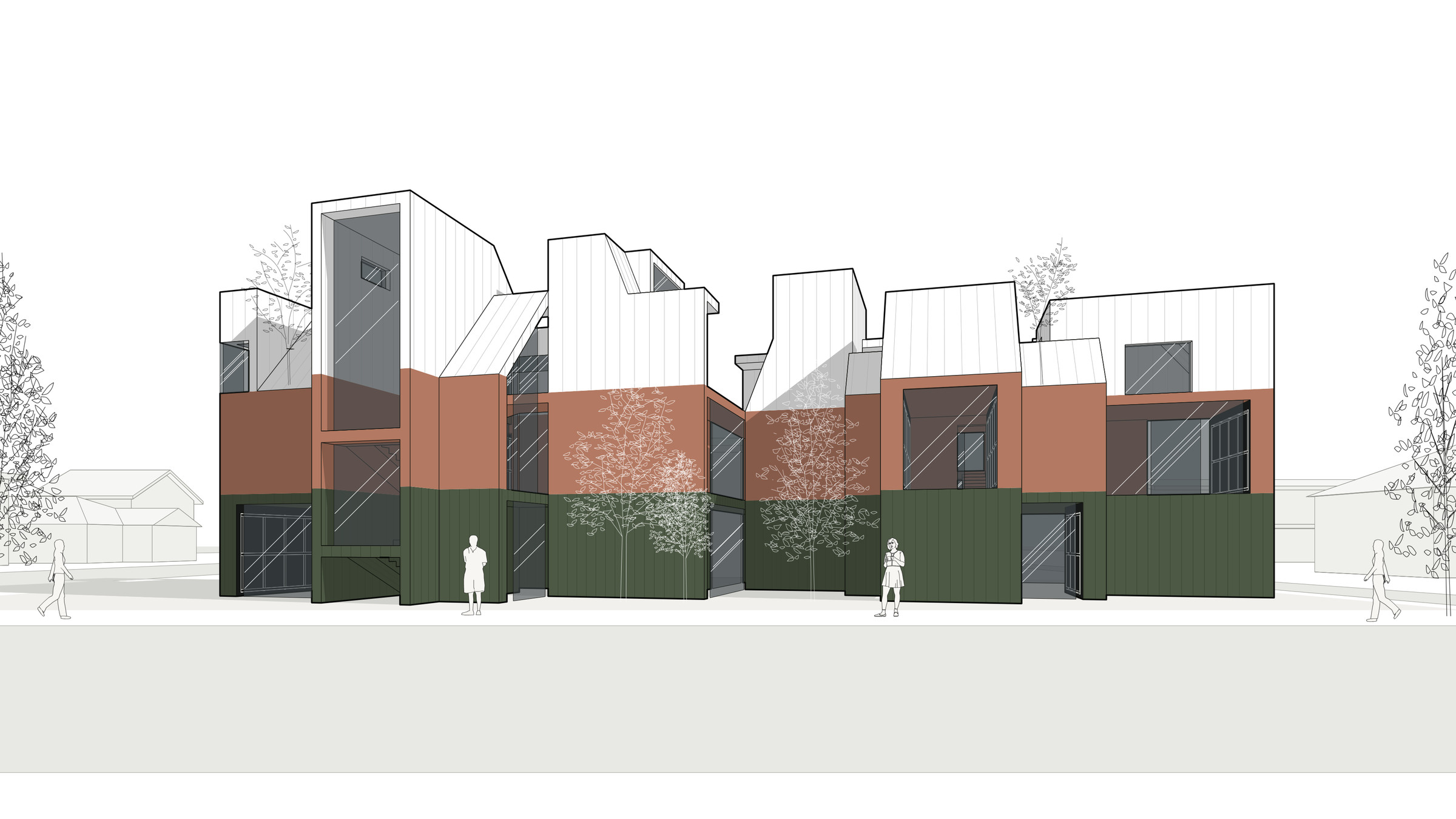

- 2026-10-26PublicationRendu de mi-parcours : 17 PDF d’une page (axonométrie du site, vue de rue, coupes perspectives, plans, perspective militaire, coupes, élévations, schémas, genèse du projet, références, note d’intention), tous approuvés par Kaiwen.
- 2026-10-26VersionMaquette de coupe imprimée au 1/8 de pouce (1:96) : les murs intérieurs sont des panneaux à veinage bois clipsés dans le corps blanc, imprimés par lots dimensionnés selon le plateau d’impression.
Dessins, versions et publications
- 2026-09-07DessinComparaison des emprises S/M/L de la phase 1 ; Kaiwen a choisi un fond blanc, des blocs noirs pleins et des caractères gras (version D).
- 2026-09-10DessinLes 9 planches de la phase 1 sont terminées : pièces, intérieurs, bases mobiles, combinaisons, plans, élévations et coupes.
- 2026-09-14VersionOptions topologiques A–F à trois niveaux générées avec MonkeyHub et réduites à trois variantes.
- 2026-09-21VersionVariantes d’implantation radiale a/b/c modélisées et dessinées ; la variante a a été poussée jusqu’à la v05.
- 2026-10-08VersionScheme 03 développé et dessiné.
- 2026-10-26PublicationRendu de mi-parcours : 17 PDF d’une page (axonométrie du site, vue de rue, coupes perspectives, plans, perspective militaire, coupes, élévations, schémas, genèse du projet, références, note d’intention), tous approuvés par Kaiwen.
- 2026-10-26VersionMaquette de coupe imprimée au 1/8 de pouce (1:96) : les murs intérieurs sont des panneaux à veinage bois clipsés dans le corps blanc, imprimés par lots dimensionnés selon le plateau d’impression.
- Méthode
- Génération par règles : parcelle → trame tournée de 15° → murs de rangement → murs et escaliers → deuxième et troisième niveaux → rotation de 180° → murs inclinés → couleur par calque (planche de mi-parcours S09).
- Axes de recherche
- ai-design-tools
Échecs et pistes remplacées
- 2026-10-26ÉchecLa plupart des planches finales de mi-parcours ont plutôt été produites avec des scripts locaux : les plans du Hub prenaient environ 3 minutes chacun, les axonométries de plus de 40 Mpx échouaient et les coupes perspectives ne pouvaient utiliser que des hachures. Chaque lacune est consignée dans le README.
- 2026-10-15RemplacéLe modèle source de Scheme 03, 1004.3dm, ne sert plus de base ; le nouveau modèle de base du 10-15 le remplace.
- Logiciels utilisés
- monkeyhub, monkeyhub/monkeyarch, monkeyhub/monkeydiagram, monkeyhub/monkeyboard, monkeyhub/monkeyfab
Publications et tests
- 2026-10-20TestLa nouvelle interface de MonkeyHub a lu 238 objets dans le fichier Rhino ouvert par Kaiwen, a annulé une écriture en une seule étape et a extrait une vue de dessus d’un instantané.
- 2026-10-24TestRépétition de la chaîne de production graphique de mi-parcours : le Hub a produit les plans en 28–30 s par planche ; S01–S06 ont demandé 10–15 minutes de calcul au total.
- 2026-10-26PublicationRendu de mi-parcours : 17 PDF d’une page (axonométrie du site, vue de rue, coupes perspectives, plans, perspective militaire, coupes, élévations, schémas, genèse du projet, références, note d’intention), tous approuvés par Kaiwen.
Chaîne de preuves · 14 entrées
- 2026-09-07DessinComparaison des emprises S/M/L de la phase 1 ; Kaiwen a choisi un fond blanc, des blocs noirs pleins et des caractères gras (version D).
- 2026-09-10DessinLes 9 planches de la phase 1 sont terminées : pièces, intérieurs, bases mobiles, combinaisons, plans, élévations et coupes.
- 2026-09-14VersionOptions topologiques A–F à trois niveaux générées avec MonkeyHub et réduites à trois variantes.
- 2026-09-21VersionVariantes d’implantation radiale a/b/c modélisées et dessinées ; la variante a a été poussée jusqu’à la v05.
- 2026-10-08VersionScheme 03 développé et dessiné.
- 2026-10-15RapportExigences de mi-parcours v02 : livrables, échelles, mises en page, liste des schémas et questions en suspens.
- 2026-10-15RemplacéLe modèle source de Scheme 03, 1004.3dm, ne sert plus de base ; le nouveau modèle de base du 10-15 le remplace.
- 2026-10-19DécisionRevue de mi-parcours déplacée au lundi 10-26 à 14 h 00 ; la version du logiciel utilisée pour le travail a été figée la veille, sans nouveau paquet le jour même.
- 2026-10-19RapportToutes les planches de mi-parcours sont passées par MonkeyHub ; 16 lacunes ont été consignées (enregistrement du modèle de base, coloration des élévations, axonométries en couches, lecture des fichiers 3dm, entre autres).
- 2026-10-20TestLa nouvelle interface de MonkeyHub a lu 238 objets dans le fichier Rhino ouvert par Kaiwen, a annulé une écriture en une seule étape et a extrait une vue de dessus d’un instantané.
- 2026-10-24TestRépétition de la chaîne de production graphique de mi-parcours : le Hub a produit les plans en 28–30 s par planche ; S01–S06 ont demandé 10–15 minutes de calcul au total.
- 2026-10-26PublicationRendu de mi-parcours : 17 PDF d’une page (axonométrie du site, vue de rue, coupes perspectives, plans, perspective militaire, coupes, élévations, schémas, genèse du projet, références, note d’intention), tous approuvés par Kaiwen.
- 2026-10-26VersionMaquette de coupe imprimée au 1/8 de pouce (1:96) : les murs intérieurs sont des panneaux à veinage bois clipsés dans le corps blanc, imprimés par lots dimensionnés selon le plateau d’impression.
- 2026-10-26ÉchecLa plupart des planches finales de mi-parcours ont plutôt été produites avec des scripts locaux : les plans du Hub prenaient environ 3 minutes chacun, les axonométries de plus de 40 Mpx échouaient et les coupes perspectives ne pouvaient utiliser que des hachures. Chaque lacune est consignée dans le README.
